"接地电阻测试仪哪款好用"没有放之四海皆准的答案,真正决定好不好用的是现场工况:你测的是接地网整体阻值,还是引下线连续性;现场是不是爆炸危险区;有没有空间打辅助地桩;走有线还是无线通信。 选错型号,轻则数据失真、重则无法验收。本文按 4 类石化典型场景对号入座,把测量原理、防爆等级、防护等级、接线方式拆开讲清楚,帮你一眼锁定该用哪款。
一、先回答一个前置问题:你到底要测哪个"接地电阻"
接地电阻测试仪好不好用,首先取决于你测的对象对不对。 石化现场常见的接地监测对象有三类,各自适配不同的测量原理:
接地网整体接地电阻——衡量整个接地装置对远方大地的电阻值,反映防雷接地系统的泄流能力,适配三极法(分别布置 E 极、P 极、C 极,测出 Rx = V/I)。
储罐引下线 / 金属回路连接电阻——衡量储罐、管廊、设备外壳到接地网之间的"通不通",反映静电与防雷接地的连续性,适配回路法(无需打辅助地桩,直接卡装在引下线上)。
接触电阻 / 等电位连接电阻——通常用专用毫欧表,不在本文讨论范围。
按《GB 50650-2011 石油化工装置防雷设计规范》第 5.5.4 条,土壤腐蚀严重地区或强雷电地区储存易燃易爆物质的大中型储罐,宜进行连续性整体接地电阻检测——这条直接把"整体阻值"与"连续性"两个监测对象都纳入了合规范围。换句话说,石化罐区往往不是"选一款",而是"两类配合用"。
二、场景A:罐区储罐引下线连续性监测——选回路法款
罐区储罐已硬化、地下管线密、想不停产持续监测,选回路法。 这是石化客户最高频的场景:储罐底板焊出引下线接到环形接地网,EHS 关心的是这根引下线和接地网到底"通不通、电阻多少",而不是接地网对远方大地的整体阻值。
回路法的好处是不打辅助地桩、不停产、直接卡装——监测仪安装在引下线扁钢上,持续测量回路电阻。但回路法测的是局部回路,不是接地网整体值,要和场景B搭配使用。
对应易造在售型号:

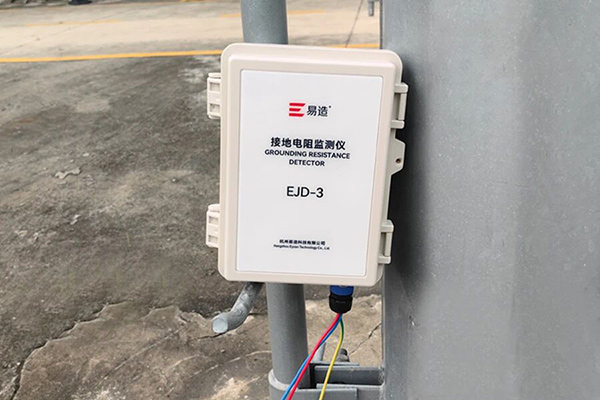

EJD-01HA-R 系列(普通工业区):测量方式回路法,电阻量程 0.01~200Ω,分辨率 0.01Ω,IP65 防护,工作温度 -20~60℃,通信支持 RS485 / Zigbee / 4G,标准 Modbus-RTU,地线穿孔尺寸 60×30mm,可穿 60×4mm 扁钢或外径 Φ30mm 电缆。

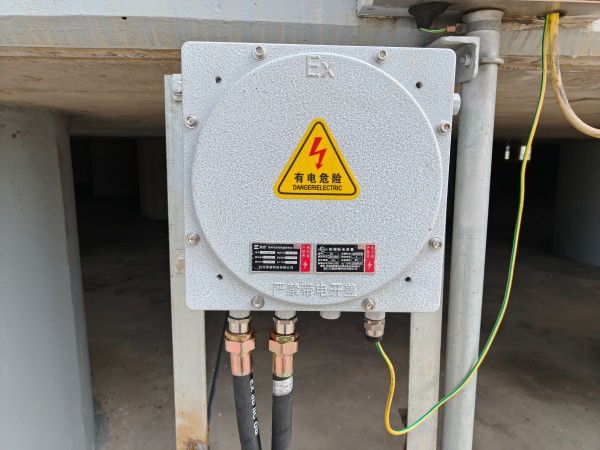

EX-EJD-01HA-R 系列(爆炸危险区):同为回路法,具备 Ex db eb IIC T4 Gb 防爆认证,IP65,可穿外径 Φ100mm² 电缆,适用于罐区 1 区、2 区现场。
三、场景B:接地网整体阻值监测——选三极法防爆款
装置区、罐组接地网需要监测对地整体电阻,且现场属爆炸危险区,选防爆三极法。 三极法通过额定电流变极法(Rx=V/I)测量整体接地电阻,需在距离 E 极 5~10 米处布置 P 极、C 极接地棒(深度 ≥0.5m),适合有空间打辅助地桩的场景。
对应易造在售型号:
EX-EJD-01SA 系列:测量方式精密三极法,电阻量程 0.1~200Ω,分辨率 0.01Ω,精度 ±2%rdg±3dgt(20℃±5℃,70%RH 以下),Ex db ib IIB T4 Gb 防爆认证,IP67 防护等级,工作温度 -20~70℃,支持 RS485 / 4G / LoRa,协议 Modbus / MQTT,外形 300×300×150mm。这是石化罐区接地网整体阻值监测的核心型号。
按《GB/T 3836.1-2021 爆炸性环境 第1部分:设备通用要求》,1 区、2 区设备必须取得对应防爆合格证,EX-EJD-01SA 的 Ex db ib IIB T4 Gb 标志对应 IIB 类气体环境 T4 温度组别,覆盖石化常见介质。
四、场景C:重大危险源+管控平台对接——选集成方案款
储罐属重大危险源,且需对接企业安全风险智能化管控平台,选集成度更高的方案款。 按《GB 17681-2024 危险化学品重大危险源安全监控技术规范》,重大危险源接地装置应具备持续监测能力且数据可追溯;应急管理部《油气储存企业安全风险智能化管控平台建设指南》进一步要求储罐、泵房、输料管道防雷防静电在线监测数据上传统一平台。
对应易造在售型号:
Ex-EJD-01SA-E 系列:防爆型三极法监测仪,Ex db ib IIB T4 Gb,IP65,测量范围 0.01~200Ω,误差 ±2%,产品功耗 2W,测量寿命 10000 次以上,执行标准 JJG366-2004,支持本地存储 + 云存储,数据通过 B/S 架构软件平台查看,开放 API 接口对接企业 SCADA、DCS 系统,可同时接入易造智能雷电防护系统软件平台,实现接地电阻与雷电预警数据同屏可视。这是侧重"系统对接"而非单点测量的型号。
五、场景D:野外杆塔/无市电站点——看供电与通信怎么配
没有市电、信号弱、维护成本高的现场,看的不是测量原理,而是供电与通信的适配性。 石油外输管线杆塔、远端泵站、海上工艺设施等,选型时要确认两件事:
供电:是否支持太阳能/电池/DC低压宽压输入,功耗是否足够低(易造监测终端整机功耗 ≤2W,部分型号 ≤1W,适合太阳能板配套)。
通信:4G 是否覆盖,弱信号时是否能切 LoRa 远距离低速回传,是否具备本地缓存与断线续传以应对信号波动。
易造产品线在通信侧支持 RS485 / Ethernet / 4G / 5G / Zigbee / WiFi / LoRa,协议层支持 Modbus / MQTT,供电侧支持 AC220V / DC12V / 电池 / 太阳能组合,可按现场实际工况组合搭配,而非"一款打天下"。
易造接地电阻在线监测相关技术,已通过 60 余项自主知识产权积累,含实用新型专利 ZL 2021 2 0677102.2;产品依托防雷 P1 级全功能实验室完成出厂前品控测试,并提供从现场勘察、选型、安装调试到平台对接的全流程服务。把你的现场介质类别、防爆分区、是否能打辅助地桩告诉易造工程师,获取一份按你罐区实际工况定制的型号配置表。
【常见问题】
Q1:罐区项目能不能只装一款回路法,把整体阻值监测省掉?
A1:不建议。回路法测的是引下线到接地网的局部连接电阻,反映不出接地网对远方大地的整体阻值。一旦接地网整体腐蚀或干燥,回路法仍可能显示"通",但泄流能力已下降。按 GB 50650-2011 第 5.5.4 条对储罐接地的要求,罐区项目通常需要回路法+三极法组合部署,前者监测引下线连续性,后者监测整网阻值。
Q2:防爆等级 IIB 和 IIC 有什么区别,我该按哪个选?
A2:IIB 覆盖丙烷、乙烯等多数石化常见气体,IIC 覆盖氢气、乙炔等更高危险等级气体,IIC 范围更宽。具体应以现场防爆区域划分报告与设计院文件为准。易造 EX-EJD-01HA-R 取得 IIC 级防爆认证,EX-EJD-01SA 系列为 IIB 级,选型时按现场介质类别匹配。
Q3:几款型号之间能不能混搭部署在同一个罐区?
A3:可以,而且推荐。罐区典型部署是:每座储罐引下线上装回路法监测仪(EJD-01HA-R 或防爆款),罐组中心位置装三极法监测仪(EX-EJD-01SA)做整网阻值监测,所有监测仪通过 RS485 接入网关,再由 4G 上传统一平台。协议统一为 Modbus 或 MQTT,不会出现兼容性问题。
