原油库雷电预警装置有哪些?采购前,项目负责人通常需要一份能直接拿去做BOM清单的实物列表。本文直接以易造EW3.0油库雷电预警系统为参照,把现场实际要部署的装置按"3大主件+5项配套+2种供电方式"拆开列出,每个装置都附带对应的技术参数,信息严格基于产品参数表,不做任何自由发挥。
一、3大主件——原油库雷电预警装置的核心
一套部署在原油库的雷电预警装置,核心由3个主件组成,缺一不可:
1. 场磨式大气电场仪探头
装置的传感器,负责采集大气电场强度变化。参数如下:
探头形式:场磨式大气电场仪(非电子式)
探测范围:半径20公里
探测量程:±160kV/m
探测精度:±3%
探头电源:24VDC,功耗<3.5W
尺寸/重量:Φ130mm×120mm/2.4kg 或 Φ240mm×100mm/2.5kg
防护等级:IP65,外壳材质铝合金
工作温度:-30℃~65℃
防爆等级:Ex d ⅡB T4 Gb(适配原油库爆炸危险区域)
2. 预警主机箱
装置的处理与供电中枢,集成通信控制单元、供电单元、UPS后备电池。规格参数:
市电版主机箱:450mm×350mm×180mm,304不锈钢
太阳能版主机箱:500mm×500mm×330mm,304不锈钢
整机功耗:<7W
通信方式:LAN、4G
数据接口:RS485
UPS后备电池:断电续航8小时,停电仍可触发报警
3. 雷电预警监控软件
装置的软件端,负责接收探头数据、运行算法、输出预警等级、存档管理:
预警等级:黄、橙、红三级
预警时间:雷击发生前30分钟内分级输出报警信号
历史数据存储:可保存20年
软件自主研发,支持本地化部署,数据可存于内网
可接入气象六要素、雷达等数据综合判定

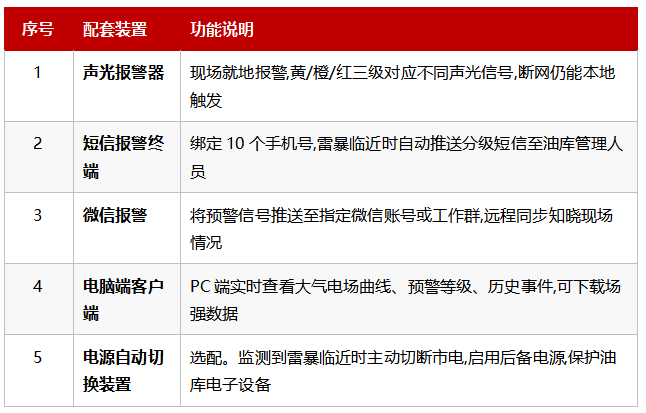

二、5项配套装置——原油库现场必备的报警终端
原油库面积大、作业人员分散,主件采集到的预警信号需要通过多种终端及时传达。易造EW3.0标配以下5项配套装置:
三、2种供电方式——按原油库现场条件选择
原油库现场点位差异大,有的紧邻配电柜可直接用市电,有的位于远端罐区或外围栈桥需要独立供电。易造油库雷电预警装置提供2种供电方式:
市电版
适用厂区内电源稳定的位置,主机箱尺寸450mm×350mm×180mm,结构紧凑。

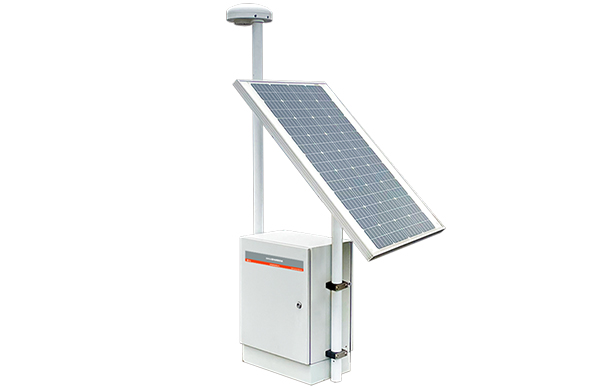

太阳能版
适用远端、外围、独立点位,标配1000mm×800mm太阳能板,主机箱尺寸500mm×500mm×330mm。
不论市电版还是太阳能版,预警主机内置UPS后备电池续航8小时,确保断电不漏报。
四、平台接入——油库雷电预警装置如何对接DCS
原油库通常已有DCS、安防、消防、动环监控等系统在运行,雷电预警装置需要接入这些已有平台。易造EW3.0通过RS485接口与4G通信,可同时输出开关量信号和RS485信号给DCS,无需大量二次开发即可对接;也可接入全国危化品风险监测预警平台、油气储存企业安全风险智能化管控平台等监管系统。
原油库雷电预警装置 = 3大主件(场磨式探头+预警主机箱+监控软件) + 5项配套报警终端 + 2种供电方式选其一 + 标准接口接入DCS。
易造防雷EW3.0已在中石油、中石化、中航油等企业的油库、罐区、LNG接收站长期服役,国内部署超200个站点,标准配置即可应对绝大多数原油库现场。具体到您的项目,建议结合现场防爆分区、点位供电、平台接入要求,与工程师做一次方案确认。想要一份针对您原油库项目的雷电预警装置清单?建议先准备3项信息:罐区防爆分区、点位是否有市电、需要接入哪些平台。带着这些信息联系易造防雷工程师团队,可获取EW3.0油库雷电预警系统配置清单与现场方案对接。
常见问题
Q1:原油库面积大,需要装几台雷电预警装置?
一般规模的原油库,1台即可全场覆盖。易造场磨式大气电场仪探头探测范围为半径20公里,无检测盲区。跨地市的大型油气储存基地可通过组网扩大监测范围。
Q2:原油库爆炸危险区域,雷电预警装置防爆等级够吗?
易造EW3.0探头防爆等级Ex d ⅡB T4 Gb,具备防爆合格证,适配原油库爆炸危险区域部署。同时探头防护等级IP65、铝合金材质,可在沿海、高温高湿等严苛环境长期稳定运行。
Q3:原油库雷电预警装置安装后需要每年返厂校准吗?
易造EW3.0经过技术升级,无需每年校准标定,整机寿命设计10年以上。这对原油库的长期运维成本控制有直接帮助。
